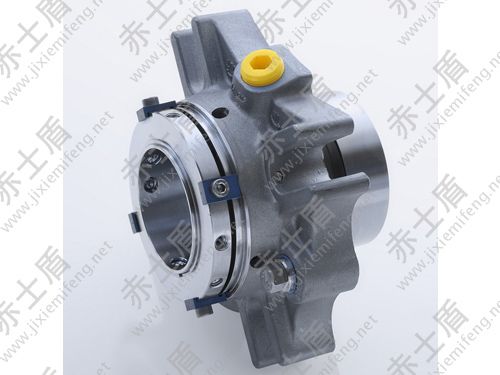

填料密封改機械密封

工作范圍

        軸直徑：d1 = 25…100毫米(1.000”……4.000”)

        其它尺寸的要求

        溫度：t = -40°C…220°C(-40°F…428°F)

        (檢查o形環電阻)

        滑動面材料組合BQ1。

        壓力：p1 = 25 bar (363 PSI)

        滑動速度：vg = 16米/秒(52英尺/秒)

        滑面材料組合Q1Q1或U2Q1。

        壓力：p1 = 20 bar (290 PSI)

        滑動速度：vg = 10米/秒(33英尺/秒)

        障礙流體循環系統：

        p3max = 25 bar (363 PSI)

        Δp(p3 - p1)= 2…3bar(29…44 PSI),

        7 bar (102 PSI)用于阻隔介質，潤滑性能差)

        泵的啟動：

        Δp(p3 - p1)max = 25bar(363 PSI) allowed

        推薦供應介質：max.ISO VG 5-br >軸向運動:±1.0毫米,d1±≥75毫米

        1.5毫米

材料

        封面產品：碳化硅。

        DiamondFace®(Q15)

        閥座產品：碳化硅。

        DiamondFace®( Q15)

        密封面大氣：碳。

        石墨浸漬樹脂(B)

        閥座大氣：碳化硅。

        (Q1)

        二級密封：FKM (V)， EPDM (E)，

        FFKM(K)、Perfluorcarbon橡膠/聚四氟乙烯

        (U1)

        彈簧：Hastelloy®c - 4(M)

        金屬件：CrNiMo steel (G)， CrNiMo。

        鑄鋼(G)
