機械密封的名義接觸面積和有效接觸面積

    機械密封的名義接觸面積A：在機械密封裝置中較窄的密封端面外徑D2與內徑4D1之間的環形區域的面積，也稱為密封端面的面積，即與另一個密封端面的有效接觸面積。其表達式為

    機械密封的有效作用面積A：指密封流體壓力作用在補償環上，使之對非補償環趨于閉合的有效作用面積。有效接觸面積么的計算式
    對于內流式機械密封[圖1-3(a)、(b)、(c)]

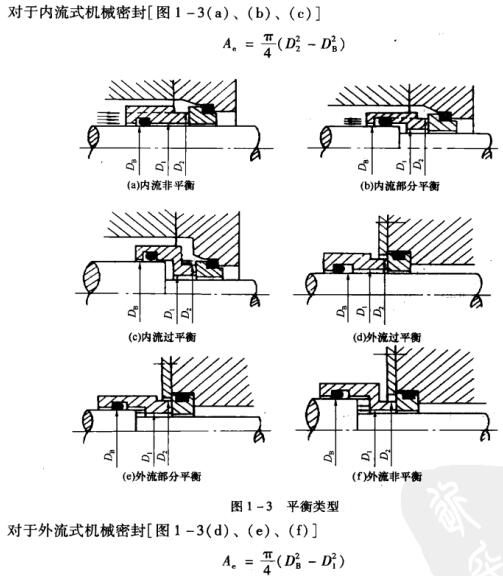

    圖1-3平衡類型

    對于外流式機械密封[圖1－3(d)、(e)、(f)⑴]
    式中D9為滑移直徑，也稱為平衡直徑，指的是流體壓力作用在補償環輔助密封圈處的軸(或軸套）的直徑。
    H9B機械密封
